本测试的目的是对抽样的风机过滤单元(FFU)样品进行综合性能对比 测试，以供其选择能效高、噪音低的 FFU 产品。检测内容包括个 FFU 样品的空气动力性能、 能耗性能以及噪声性能测试。对每台 FFU 样品在六中不同转速(分别对应 0.30m/s@90Pa、 0.35m/s@90Pa、0.40m/s@90Pa、0.45m/s@90Pa、0.50m/s@90Pa、0.60m/s@90Pa) 工况条件下分别测试面风速与静压的关系、出风均匀性、以及 FFU 的电流、电压、功率和 FFU 噪声。
一、测试标准
1、（JG/T 388-2012）《风机过滤器机组行标》
2、（GB/T 14549）《电能质量公用电网谐波》
3、（BS-EN-ISO-3743-1）《声学 利用声压测定噪声源的声功率级 现场比较法》
二、 测试要求
2.1 声谱参数测试
测试点位于过滤器正下方1500mm。
2.2 面风速均匀度测试

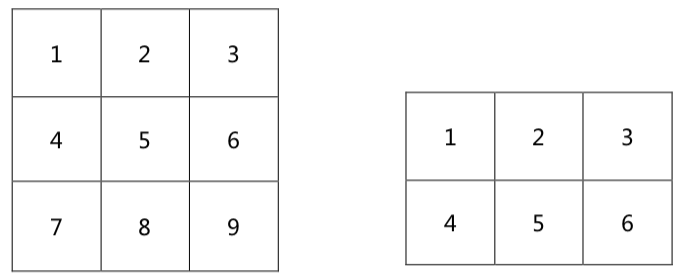

面风速均匀度的测试点布置如图所示， 测试点确保在过滤器正下方150mm水平面上，4×4 FFU取9个点（2×4 FFU为6个点）。
2.3振动分析测试

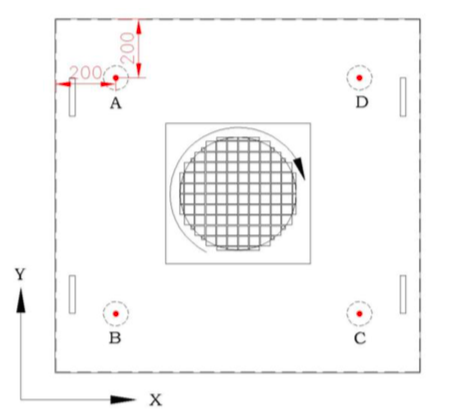

振动分析测试点布置如图所示
2.4 静压箱
天花板回风静压箱高度为1.2m。
2.5 取数
随机测6次，取平均值为最终测试数据。
三、测试结果显示
3.1 受测FFU样品测试条件：
|
箱体尺寸 |
: |
1175 X 1175 X (320+35) mm |
|
箱体材质 |
: |
GALVALUME 0.8mm |
|
过滤器尺寸 |
: |
1170 x 1170 x 50 mm |
|
过滤器类型 |
: |
PTFE (褶高35mm) |
|
过滤器效率 |
: |
PTFE 99.995%@0.3 MPPS H14 |
|
过滤器初阻力 |
: |
46Pa@0.45m/s |
|
风机 |
: |
EC R3G400AC30-61 |
|
调速器 |
: |
手动控制、电脑控制 |
|
电源 |
: |
1P 220V 50Hz |
3.2 受测FFU样品测试环境：
|
实验室温度 |
: |
25 ℃ |
|
噪音 |
: |
30 dBA |
3.3 受测FFU样品测试结果：
|
面风速 |
m/s |
0.297 |
0.346 |
0.397 |
0.451 |
0.501 |
0.554 |
|
能耗 |
W |
90.0 |
108.0 |
125.0 |
148.0 |
171.0 |
201.0 |
|
电流 |
A |
0.471 |
0.553 |
0.603 |
0.699 |
0.800 |
0.906 |
|
功率因素 |
% |
97.000 |
97.800 |
98.200 |
99.000 |
99.500 |
99.600 |
|
风机转速 |
Rpm |
800 |
845 |
901 |
969 |
1025 |
1106 |
|
噪音 |
dBA |
43.6 |
45.0 |
47.5 |
49.7 |
50.8 |
52.6 |
|
过滤器压损 |
Pa |
30.0 |
35.0 |
39.0 |
45.0 |
49.0 |
56.0 |
|
机外静压 |
Pa |
90.0 |
90.0 |
90.0 |
90.0 |
90.0 |
90.0 |
|
总压 |
Pa |
120.0 |
125.0 |
129.0 |
135.0 |
139.0 |
146.0 |
|
振动 |
mm/s |
0.035 |
0.045 |
0.058 |
0.078 |
0.095 |
0.110 |
|
电流谐波 |
% |
13.5 |
11.4 |
8.2 |
5.3 |
3.3 |
3.0 |
|
电压谐波 |
% |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
|
风速均匀度 |
% |
5.84 |
5.99 |
6.43 |
5.70 |
5.60 |
6.26 |
|
整机效率 |
% |
51.41 |
51.98 |
53.20 |
53.48 |
52.94 |
52.34 |

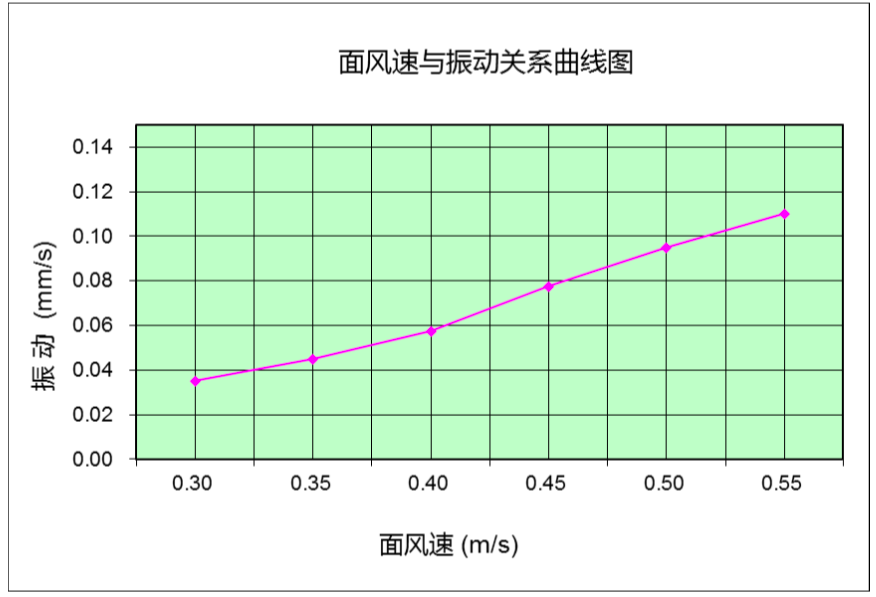

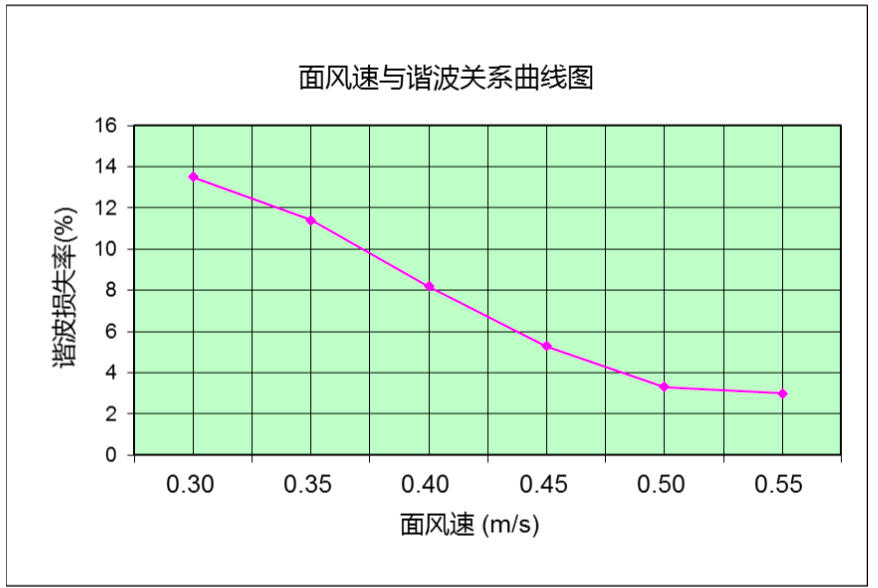

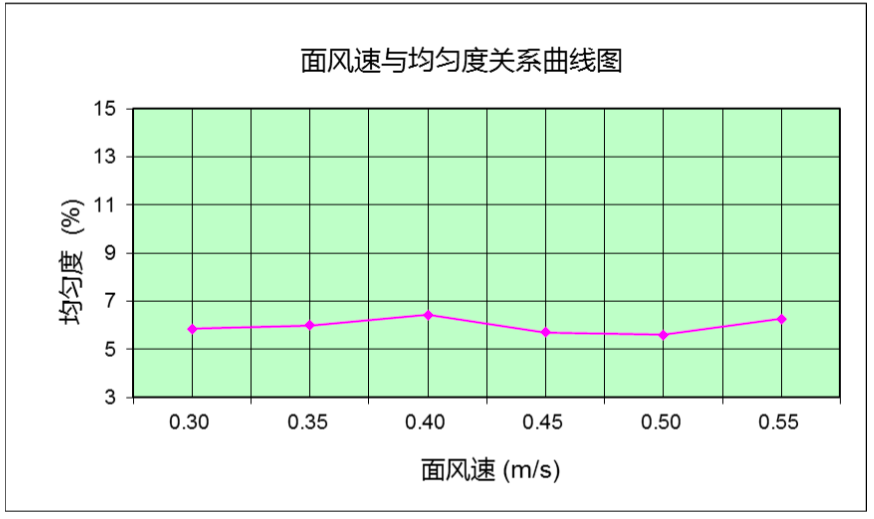

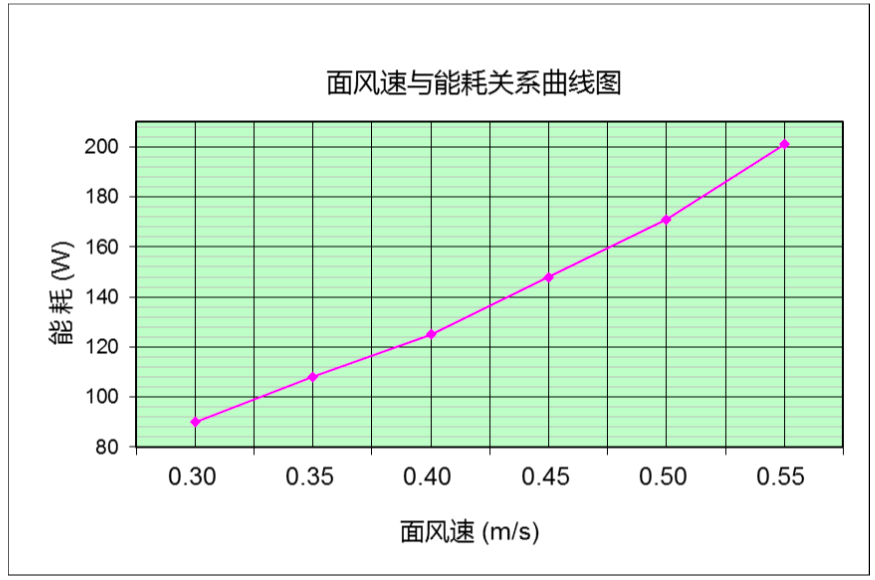

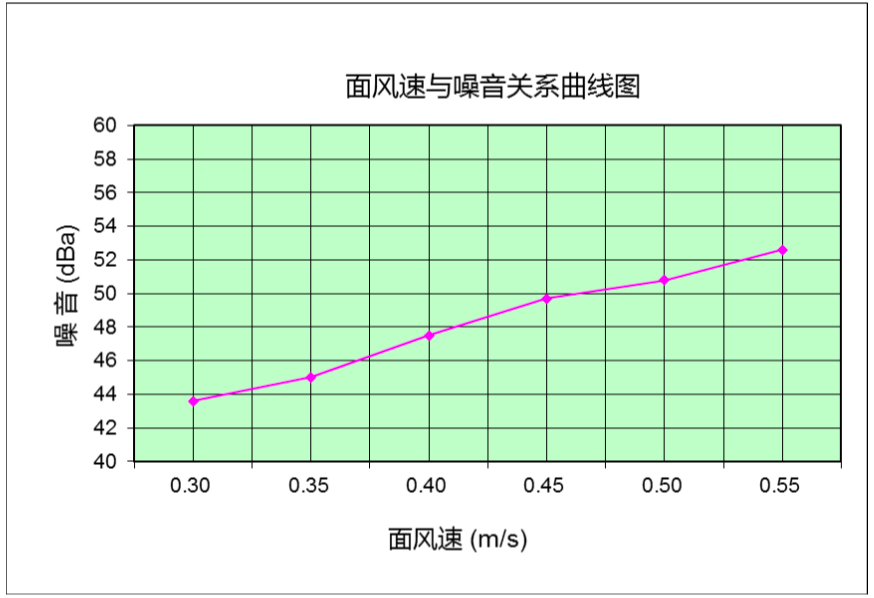

3.4受测FFU样品面风速与各参数关系曲线图
